“电气控制与 PLC 技术”是一门主要阐述电气控制系统的课程,也是学生进行生产实习、毕业设计等实践环节的重要手段。由于课程涉及到较多的基础课程内容,学生普遍反映课程内容枯燥和抽象,尤其是见不到电气控制系统的实物,使得学生在学习期间难以形成较为系统的认知,从而影响整个的学习。而虚拟仿真技术的发展使得整个学习环境具有沉浸式、交互式并具有一定的仿真性。基于此,学生可以在接近真实工作环境中学习和探索,从而更大幅度提升学生对抽象理论知识的学习和理解。

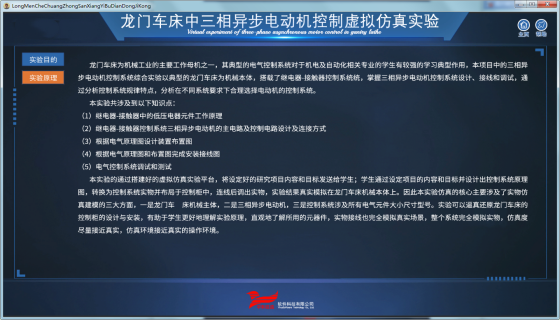

通过龙门车床中三相异步电动机控制系统综合实验中的机电系统整体设计,让学生对电气控制原理知识进行深入认识,实现对电机的控制,在对各种控制方法对比、分析后,能够根据实际需求合理选择电机及其控制方法。

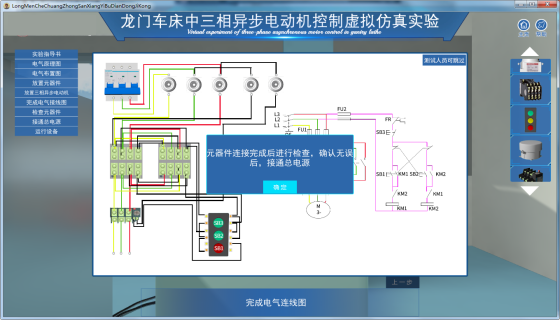

实验主要针对龙门车床中的三相异步电动机控制问题。在综合控制实验中,主要要求学生掌握控制元器件的工作原理及使用方法,通过实验掌握由电气原理图变换成安装接线图后进行相应操作的能力,着重培养学生的电器元件选型能力。实验中需要学生理解并掌握三相异步电动机接触器-继电器控制的控制方法
